Siamo stati recentemente contattati da Massimiliano Caprabianca che ci ha gentilmente fornito lo schema per poter eseguire correttamente il downgrade hardware della console PlayStation 4.

Ora, quello che andremo a dettagliare sarà una guida per soli utenti esperti, bisogna mettere mano ad un buon saldatore e riuscire a dissaldare il chip, un’operazione che comporta un certo rischio.

Manuale utente per

DOWNGRADE PS4 tramite la procedura SYSGLITCH

Materiale

  • R5F100PLA (per SAA e SAB) oppure
  • R5F100LLA (per SAC, SAD ecc ecc..) Stock famiglia RL78.
  • E2 Lite Renesas.
  • Teensy 4.0 (sysglitch).
  • Teensy 2.0 ++ (dump né).
  • Seriale da UART a USB.
  • TQFP 100 pin 0,5 mm.
  • Stazione di saldatura (il mio AOYUE 968A+).
  • Tanta pazienza e tanta passione.

Schema elettrico SYSGLITCH di Wildcard

Questo è lo schema di una R5F100PL che è una scheda madre SAA e SAB e ha una piedinatura a 100 pin.

Mentre il chip R5F100LL per SAC, SAD ecc.. ha 64 pin e lo schema è:

Assemblare i pezzi

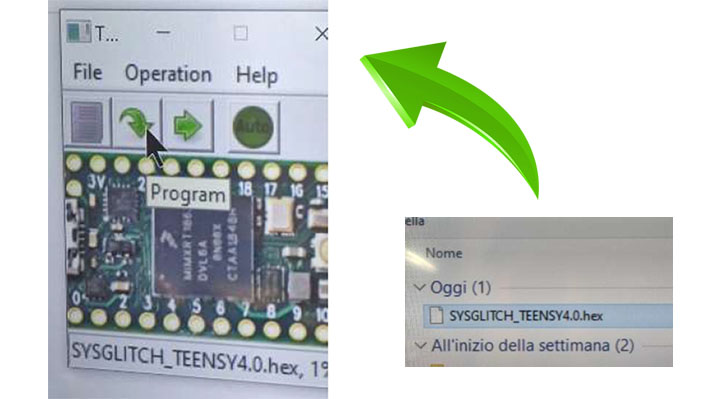

Procuratevi una piccola basetta millefori (in bachelite), potrete acquistarla su Amazon o in un qualsiasi negozio di elettronica. Ora iniettiamo il file .hex del glitch di Marcan con il programmino Teensy.exe che si trova all’interno dell’archivio pack.zip:

Posizionare la syscon sulla scheda (solo il pinout desiderato).

Quindi iniziamo a comporre il circuito, per il Pull-Down dobbiamo utilizzare una resistenza da 4k Ω ohm e un piccolo diodo, ho usato un jumper in modo che quando pronto iniziamo il glitch.

Questo è il risultato finale

Dumpare le SYSCON con REALTERM

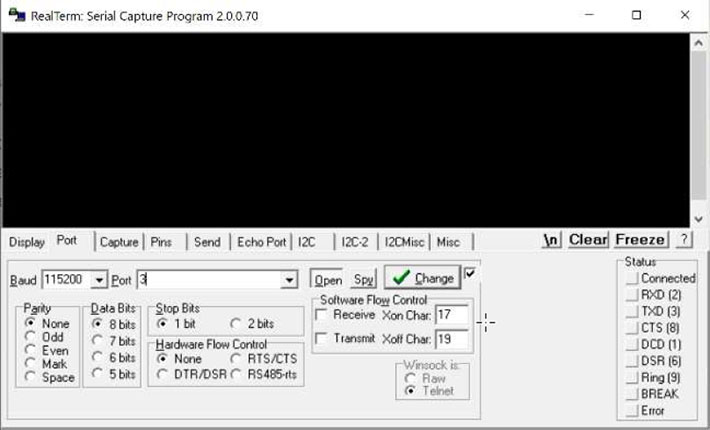

Colleghiamo il dispositivo tramite USB (il ponticello Pull-Down deve essere scollegato) ora avviamo Realterm e impostiamo la velocità di banda a 115.200 bps e scegliamo la porta seriale e cliccate su Change.

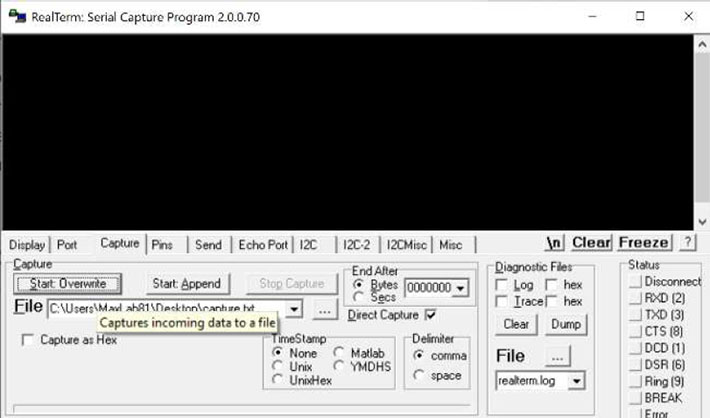

Scegliamo dove scrivere il dump e poi clicchiamo su Start: Overwrite. Beh, se hai fatto tutto bene dovrebbe diventare rosso e possiamo “tirare giù” il jumper per avviare il GLITCH.

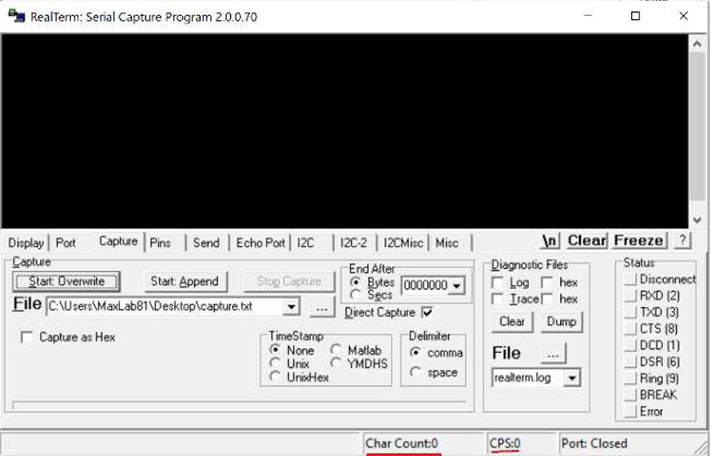

Inizierà il conteggio dei Char, arriviamo a circa 4Mb e poi ci fermiamo.

Analisi dei dati e preparazione del payload

  1. Apriamo il dump con un editor esadecimale tipo HxD e cancelliamo finché non troviamo i 2 valori esadecimali 94 94.
  2. Andiamo all’offset 7FFFF e cancelliamo tutto il resto.

Andiamo su File > Salva con nome…

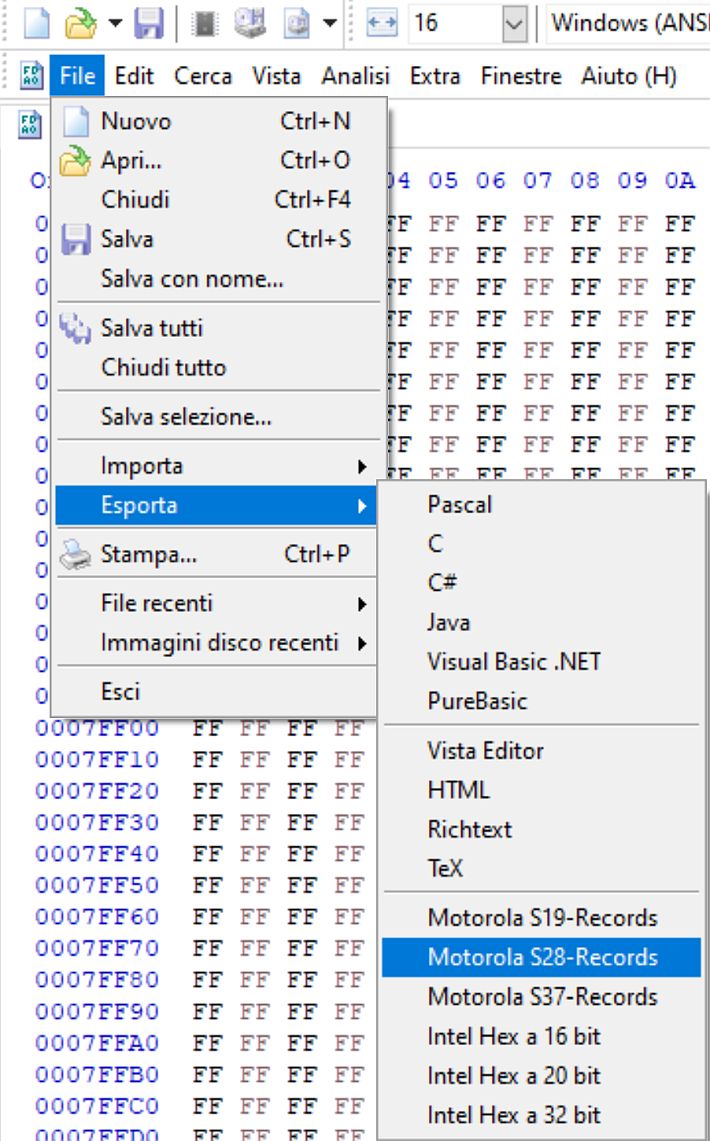

Affinché il dump possa essere letto dal programma, dobbiamo convertirlo nella lingua appropriata. Andare su File > Esporta > Motorola S28 Records

Connettere il flasher E2 Lite con la RL78 di serie

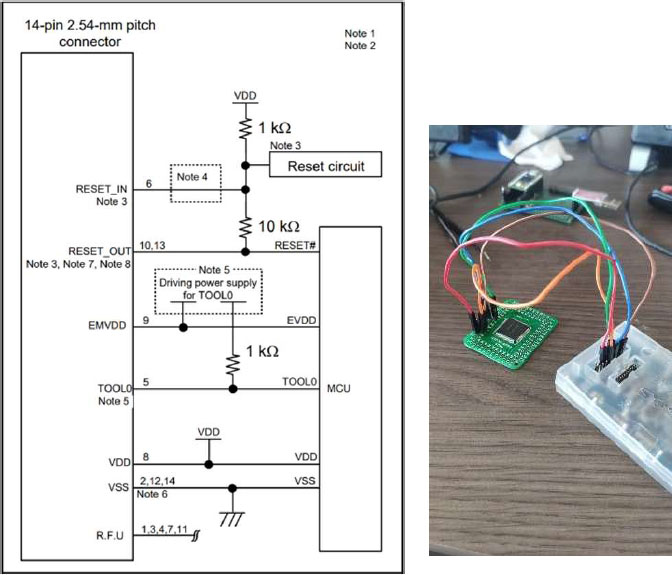

  1. Prendiamo il pinout dell’E2 Lite a 14pin, mentre lo conosciamo già per l’RL78.
  2. Questo è il risultato:

Programmatore Flash Renesas

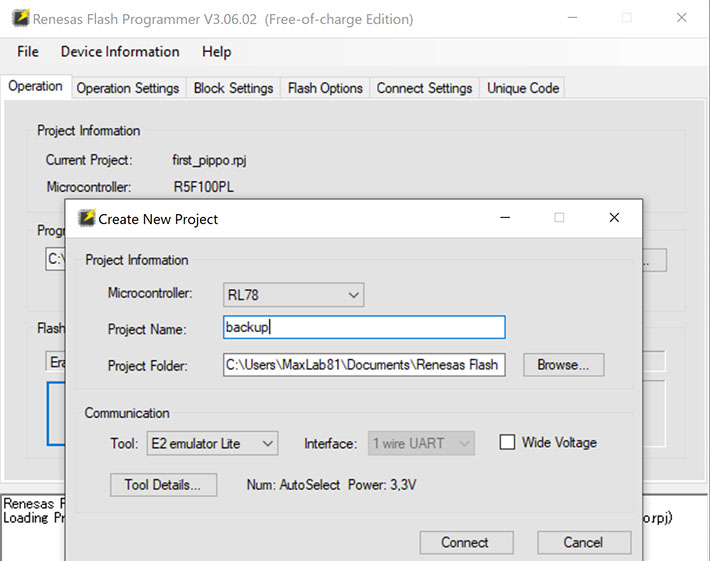

Colleghiamo il dispositivo E2 Lite tramite il cavo USB e lanciamo l’utility Renesas Flash Program, creiamo un nuovo progetto con i seguenti parametri:

  • Microcontroller: RL78
  • Tool: E2 Emulation Lite
  • Tool Detail select 3.3v

Selezionare il file precedentemente creato con l’editor esadecimale HxD con estensione s28 e cliccare su START.



Se finora hai fatto tutto bene, inizierà la scrittura del backup delle syscon.

NOR BACKUP con Teensy 2.0++

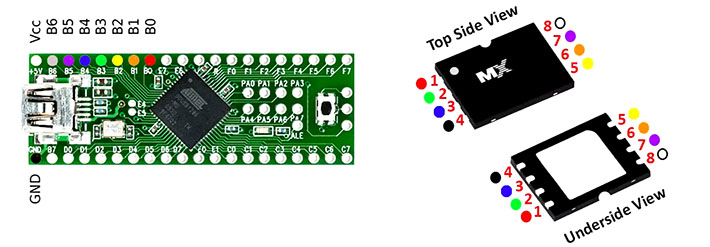

Versione SAA e SAB

Versione SAC, SAD ecc..

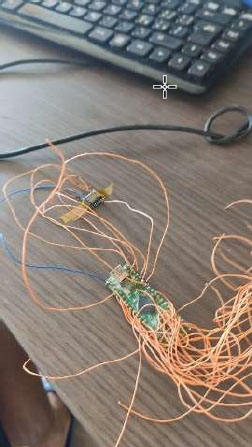

Saldare 10 punti di prova o chiunque abbia un TSOP eviti la saldatura.

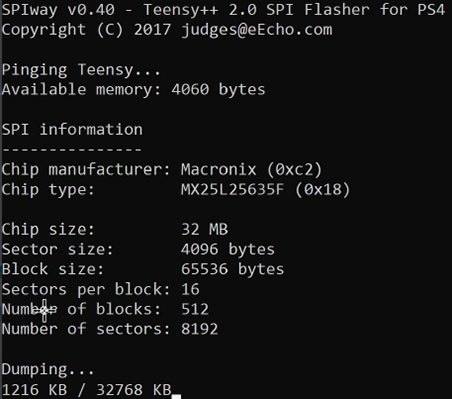

Si presume che il Teensy debba essere impostato con HEX SPI, quindi iniziamo anche il backup del dump del nostro Downgrade.

  • File Pack -> https://gofile.io/d/i1e8UD
  • Un ringraziamento speciale a Wildcard
  • Account Facebook: Massimiliano Caprabianca
  • Twitter: MaxLab81

Articolo redatto e tradotto dal file PDF SYSGLITCH_DOWNGRADE
