Da ieri sono disponibili sul sito ufficiale il download del manuale per l’installazione e l’utente del E3 Ode Pro, BiteYourConsole ha pensato di preparare per voi una guida chiara e dettagliata.

e3ode1

Iniziamo con il manuale di installazione, in piè di pagina sul manuale notiamo come venga dichiarato come il miglior Ode al mondo per Playstation 3, ora al di là di quanto descritto ci discostiamo un attimo dal credere che sia migliore degli altri, ricordiamo per altro che ora il Cobra Ode grazie ai suoi continui aggiornamenti si stia rivelando più semplice nel funzionamento.

Nessun riavvio, nessuna espulsione e di facile aggiornamento ed impiego.

E3 Ode PRO al pari di tutti gli altri Ode in commercio (Cobra Ode e 3k3y Ode) supporta tutte le console ad oggi sul mercato, sia slim che superslim serie 25xx, 3xxx e 4xxx, per altro viene consigliato sul manuale l’aggiornamento al firmware Sony più recente (ad oggi il 4.46).

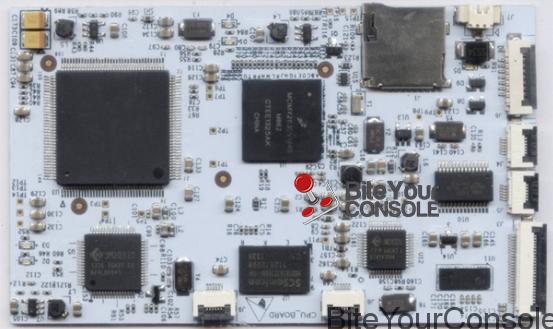

Il contenuto del pack E3 Ode Pro includono la main board (scheda madre nell’immagine sopra), una Solder board, uno stick USB ed alcuni cavi di collegamento, noi li chiamiamo per comodità fascette (come quelle per il Cobra Ode e 3k3y).

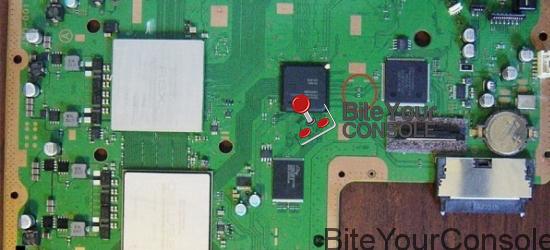

L’installazione sui modelli Slim e Super slim (serie cech-25xx, cech 3xxx e cech 4xxx) vede come abbiamo detto nel precedente post la rimozione di 4 piccole resistenze, nelle foto viene evidenziata da un cerchio rosso.

e3ode2

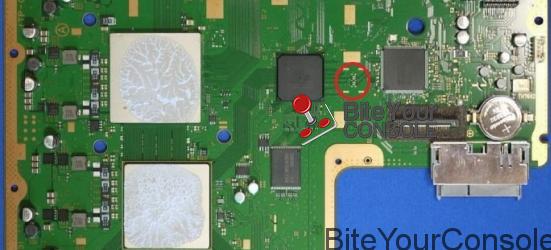

Date le piccolissime dimensioni vi raccomandiamo come sempre, se non avete dimestichezza nell’uso di un saldatore a punta molto fine, di farlo fare da persone qualificate, queste tracce come descritto sul manuale sono essenziali per un corretto funzionamento della console e del E3 Ode Pro, nella foto figura la scheda madre della Playstation 3 serie  JSD-001 25XX.

e3ode3

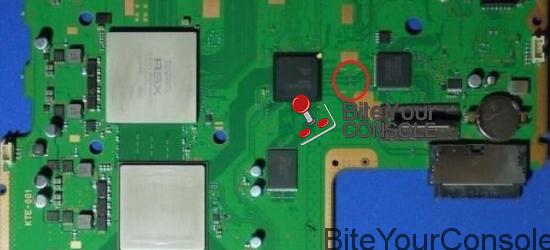

Questa che vediamo invece è la serie KTE-001 3XXX.

e3ode4

Questa la serie MPX-001 4xxx che sembra non discostarsi molto dal precedente modello.

e3ode5

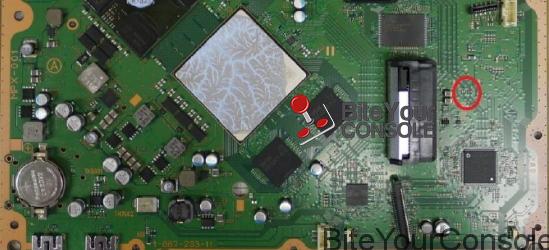

Nella figura sopra riportiamo la scheda madre versione MSX-001 4XXX.

Dopo aver rimosso le 4 piccole resistenze da sopra la scheda bisogna andare a saldare quello che in Cobra Ode viene chiamato elemento QSB, in E3 Ode Pro è stato chiamato Solder board, otto piccole saldature, il team per altro consiglia di saldarlo fermamente sulla scheda madre, pare ovvio che tale scelta sia facoltativa.

e3ode6

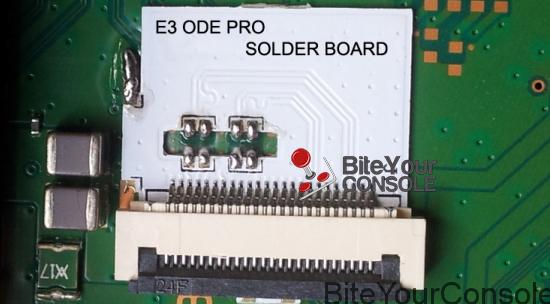

Nell’immagine sopra possiamo notare il lavoro finito su di una scheda madre serie 25xx/3xxx, per tutte le altre immagini e per la serie 4xxx vi rimandiamo la visione sul manuale d’installazione.

e3ode7

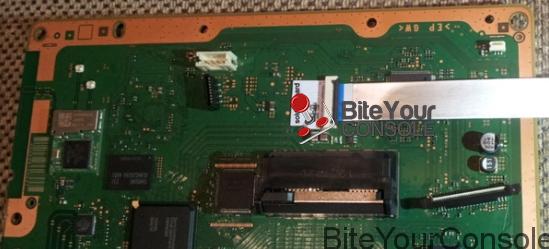

Prendiamo la fascetta (connettore a 24 pin), ed andiamo ad inserirla all’interno della solder board, solleviamo la stanghetta nera, inseriamo la fascetta ed abbassiamola, l’immagine sopra mostra il lavoro finito su di una scheda madre serie 25xx/3xxx.

Immagine 013

Andiamo a far passare la fascetta dalla piastra in alluminio, piccola premessa per capire come montare e smontare una Playstation 3 a fondo articolo troverete alcuni video dove verranno spiegate tutti i passaggi da seguire, l’immagine mostrata sopra figura la versione serie 25xx/3xxx, come prima per le immagini relative alla serie 4xxx vi rimandiamo la visione sul manuale d’installazione.

e3ode8

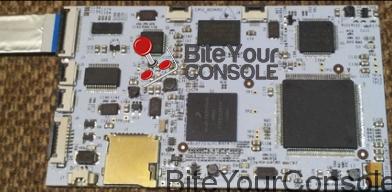

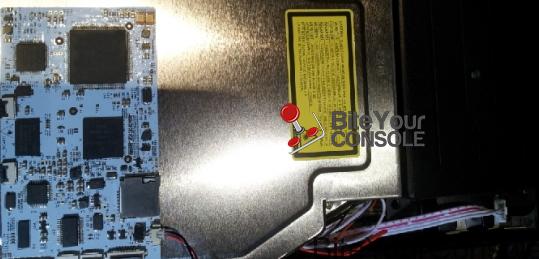

Andiamo a collegare l’altra estremità della fascetta alla scheda madre del E3 Ode Pro, come in figura.

e3ode9

Adesso andiamo a collegare l’alimentazione per il nostro E3 Ode Pro, dobbiamo scollegare il cavetto di alimentazione posto sulla scheda madre e sostituiamola con quella in dotazione per il nostro Ode, ogni serie sembra avere un connettore diverso, in ogni caso il team ha incluso nella confezione tutti i cavi di collegamento, inseriamone un’estremità sulla scheda del E3 Ode Pro, come mostrato in figura.

Il team ha precisato di prestare particolare attenzione in questa fase, un’errato orientamento del cavo potrebbe causare danni o malfunzionamenti per la console.

e3ode10

Andiamo a scollegare ora il cavo di espulsione a 6 pin che collega la scheda madre al lettore Blu-Ray e sostituiamo anche questo con quello in dotazione con E3 Ode Pro, in questo caso i cavetti saranno due, attenzione a non invertire i cavi, il cavo contenente il testo su di esso dovrà essere collegato alla scheda madre, mentre quello senza testo andrà collegato al lettore Blu-Ray.

e3ode11

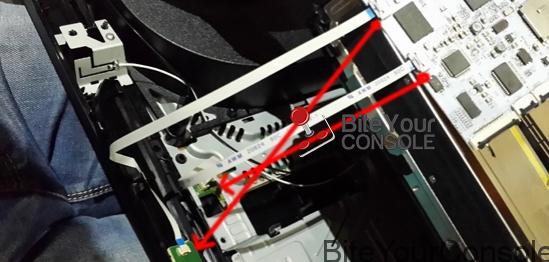

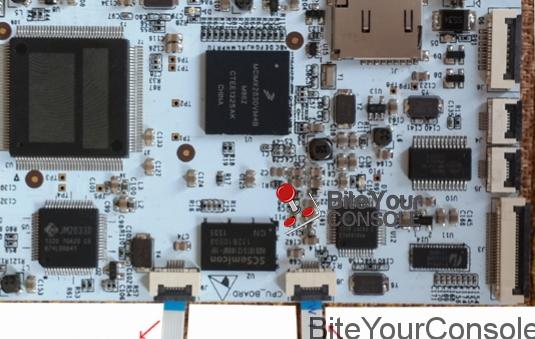

L’immagine rende meglio l’idea, questa che notate per altro riguarda la sola installazione per console serie 25xx/3xxx.

e3ode13

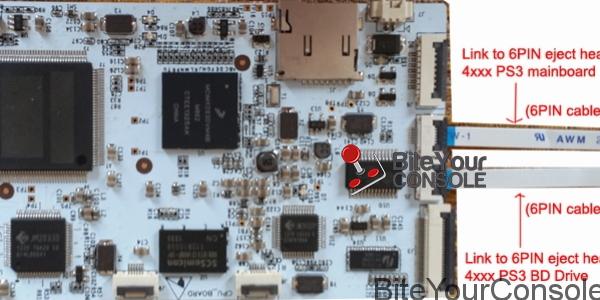

Per le console serie 4xxx i connettori andranno posti a lato della scheda E3 Ode Pro come figura in basso, anche in questo caso raccomandiamo di prestare attenzione a non invertire i cavi.

e3ode14

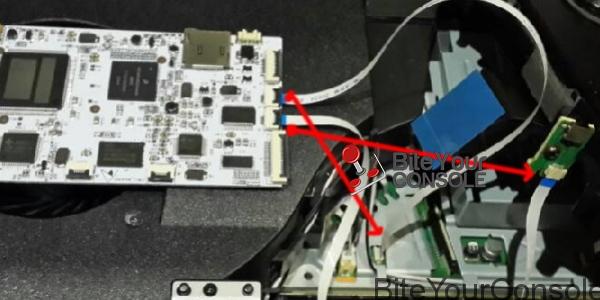

Anche qui l’immagine rende meglio l’idea.

e3ode14

Ora nell’ultima porta rimasta, quella posta sopra la scheda in alto, andiamo ad inserire la fascetta (o connettore tanto è uguale) per il  collegamento del particolare USB Stick.

e3ode16

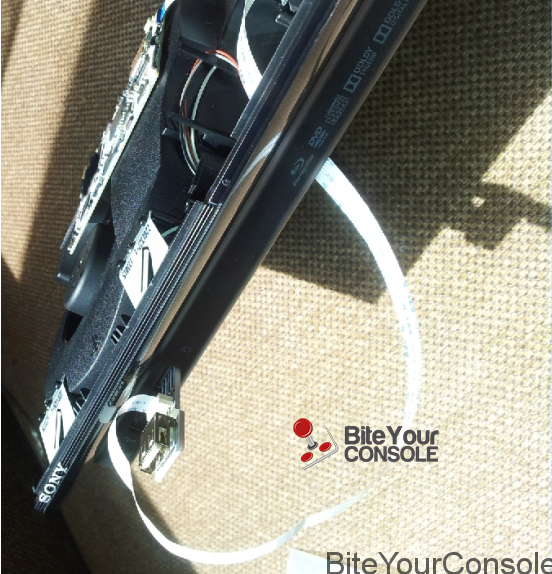

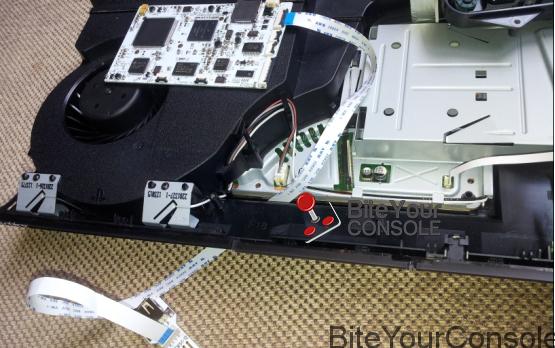

Abbiamo terminato l’installazione del E3 Ode Pro, anche se dalle immagini non viene reso visibile il lavoro ultimato dato che i collegamenti delle fascette avviene in modo del tutto “singolare”.

Immagine 025

Il team precisa come l’Ode debba essere posizionato all’interno della console, come mostrato fino adesso dalle immagini, vi è un doppio lato adesivo per altro che il team vorrebbe fosse rispettato per meglio agire come uno scudo isolante.

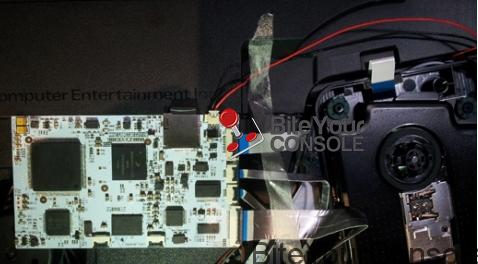

Le immagini che seguono mostrano come dovrebbe venire il lavoro ultimato.

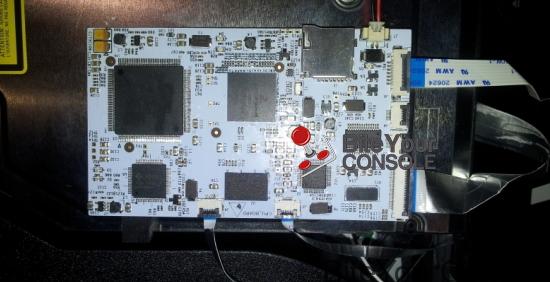

Serie Cech 25xx e 3xxx

e3odde

Serie Cech 4xxx

e3odde1

Di seguito riportiamo una serie di video prelevati da youtube che mostrano come smontare correttamente una Playstation 3.

Primo video serie Cech 3xxx

[tube url=http://www.youtube.com/watch?v=NpbAL_7Kta4]

Secondo video serie Cech 4xxx

Prima Parte

[tube url=http://www.youtube.com/watch?v=SDIgMHd53KM]

Seconda Parte

[tube url=http://www.youtube.com/watch?v=I6IpPt5FDvk]

Terza Parte

[tube url=http://www.youtube.com/watch?v=xXjfwv0Iyko]
