Modxo (pronunciato “Modsho”) è un firmware Xbox LPC Port che converte il Raspberry Pi Pico in una modchip per console Xbox OG, consentendo l’esecuzione di un BIOS.

Modxo non richiede nemmeno il filo LFrame per le versioni 1.0-1.5, semplificando notevolmente il processo di installazione. Vi è inoltre un controllo del Pin D0 tramite GPIO, questa caratteristica è utile per abilitare o disabilitare il BIOS Tsop interno.

Presente anche un generatore UF2 basato su JavaScript, che consente agli utenti di generare facilmente immagini UF2 del BIOS direttamente dal proprio browser.

Caratteristiche future

• Implementare la comunicazione con il dispositivo (in particolare con l’LCD).

Requisiti

• Porta LPC funzionante.
• Raspberry Pi Pico o RP2040 Zero originale (ci sono alcune schede clone che non sono compatibili).
• 4 resistenze da 100 Ohm (testate con resistenze da 1/4 W).

Circuito

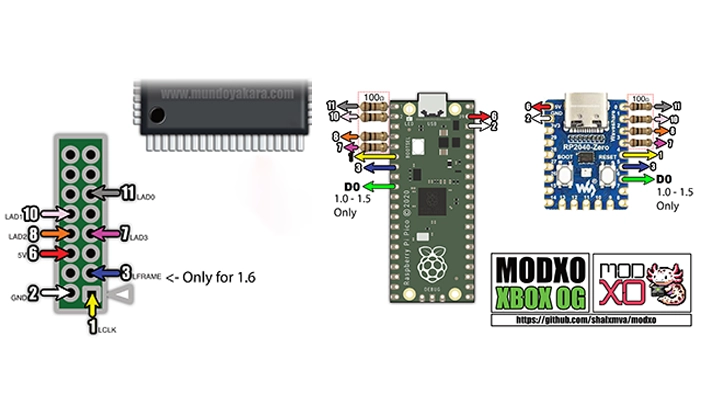

Seguire il diagramma di cablaggio fornito per collegare correttamente il Raspberry Pi Pico alla console Xbox.

• Nota: D0 è necessario solo per le versioni diverse dalla 1.6.
• Nota: Il collegamento del pin LFrame è necessario solo per la versione 1.6. È necessaria anche la ricostruzione di LPC.

Flashing del firmware

• Andare su https://shalxmva.github.io/modxo/
• Trascinare e rilasciare il file del BIOS.
• Verrà scaricato un file UF2 con l’immagine del BIOS.

Passaggi per il flashing

1. Collegare il Raspberry Pi Pico al PC tenendo premuto il pulsante BOOTSEL, in modo che appaia un nuovo drive.
2. Copiare il file Modxo.uf2 nella memoria del Raspberry Pi Pico.
3. Ricollegare il Raspberry Pi Pico tenendo premuto il pulsante BOOTSEL, in modo che riapparisse il drive precedente.
4. Copiare il file UF2 del BIOS nella memoria del Raspberry Pi Pico.

Download: Modxo v0.1 Beta

Download: Source code Modxo v0.1 Beta

Fonte: xbox-scene.info
