3k3y Ode manuale d’installazione per console Fat, Slim e Super Slim – Speciale BiteYourConsole

Continuano le nostre recensioni ed impressioni sugli Ode, oggi tocca al 3k3y Ode con il proprio manuale d’installazione per console Fat, Slim e Super Slim.

3k3y Logo

Ne approfittiamo per annunciarvi il pieno supporto al nuovo Firmware 4.50 rilasciato oggi dalla Sony, qualora si intenda installare un ode pertanto si consiglia di aggiornare all’ultimo firmware.

I tre manuali sono disponibili per il download dal portale 3k3y.com, li riportiamo in calce con una traduzione italiana curata da noi dello staff, non mancheranno come nelle precedenti recensioni le nostre impressioni personali.

Iniziamo da subito cercando di capire i vari modelli delle nostre console attraverso il grafico sotto riportato.

model

La serie e leggibile sul retro della console, dopo averne preso visione possiamo procedere con l’installazione del nostro 3k3y Ode, supponiamo di avere una console Fat.

Su Console Fat abbiamo bisogno della chiave del lettore, per farlo dobbiamo installare per forza un Custom Firmware 3.55 ed utilizzare l’homebrew 3dumper, sembra una barzelletta, chi acquisterebbe mai un 3k3y ode se può usufruire di un Custom Firmware?

fat

Il dump prelevato attraverso l’homebrew 3dump (basta avviare l’homebrew con una pendrive inserita nella console), andrà inserito all’interno della micro SD in dotazione con il 3k3y Ode.

Andiamo a rimuovere la copertura in gomma posta dinanzi la vite di fissaggio del coperchio di plastica e leviamola alzandola delicatamente.

3k3yfat1



Andiamo a rimuovere ora le sette viti di fissaggio ed alziamo la copertura di plastica, sempre con cautela.

3k3yfat2

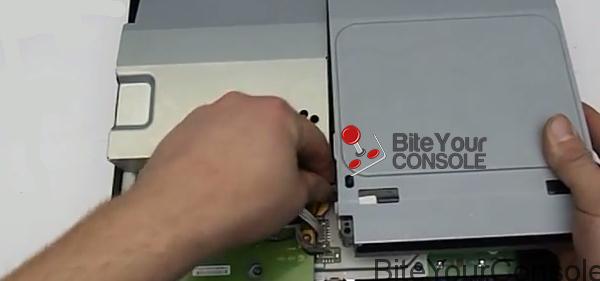

Andiamo ora a scollegare il cavo di alimentazione del lettore dalla scheda madre della Playstation 3 come in figura alzarlo leggermente e intervenire sul lato del lettore.

scollega

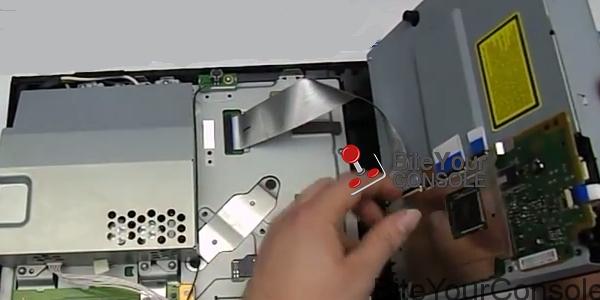

Scollegare il cavetto anche dalla scheda madre e metterlo da parte, girare il lettore e scollegare la fascetta come in figura.

scollega1

Prendiamo la fascetta in dotazione con il 3k3y Ode ed andiamo ad inserirne un’estremità nel lettore.

scollega2

Mettiamo da parte il lettore per il momento è prendiamo il cavetto di alimentazione in dotazione con il 3k3y, si tratta di un particolare cavo detto ad ‘Y’ che va a distribuire l’alimentazione sia al lettore drive che alla scheda 3k3y.

scollega3

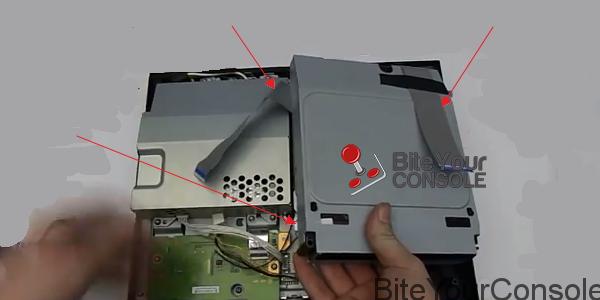

Ora prendiamo il lettore e colleghiamo una delle estremità del cavo di alimentazione sul lato del lettore facendo uscire la fascetta che abbiamo scollegato sempre dal lettore da un lato, le immagini rendono meglio l’idea.

schema1

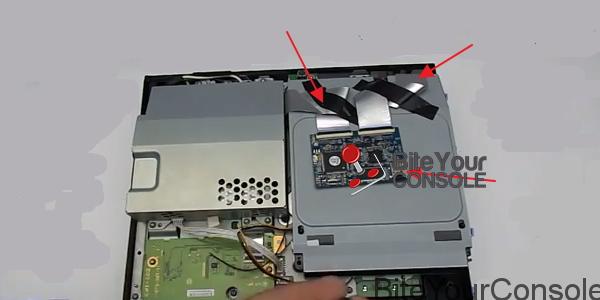

Dall’immagine notiamo come la fascetta collegata al lettore sia stata attaccata con del nastro isolante alla parte superiore del lettore BD, nella prossima immagine vediamo il collegamento della scheda 3k3y (versione pata).

schema2

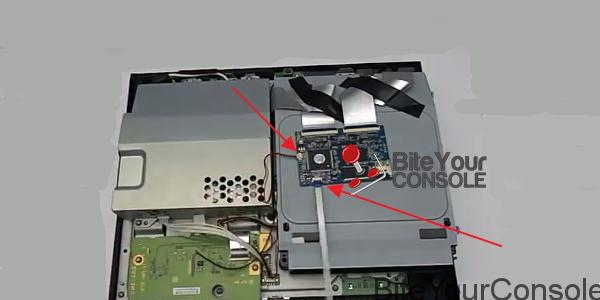

Certo il nastro isolante non è un bel vedere ma serve per mantenere ferma e stabile la scheda, da qui notiamo anche la micro SD già montata.

schema3

Andiamo a collegare una delle estremità del cavo di alimentazione alla scheda, ricordate, il cavo ad ‘Y’, collegata anche al lettore BD, collegate anche la piccola fascetta come in figura.

schema4

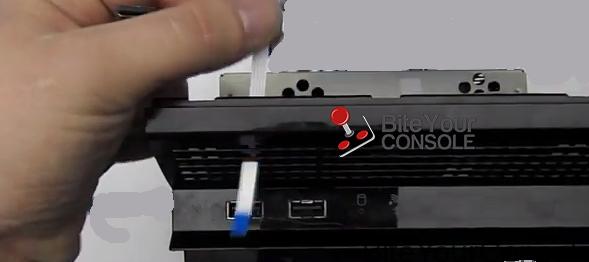

Ora dobbiamo cercare di far passare la fascetta attraverso una delle piccole prese d’aria poste nella parte bassa della console, i fori sono molto piccoli, dovrete allargarne una con una tronchesina o qualcosa di simile.

schema5

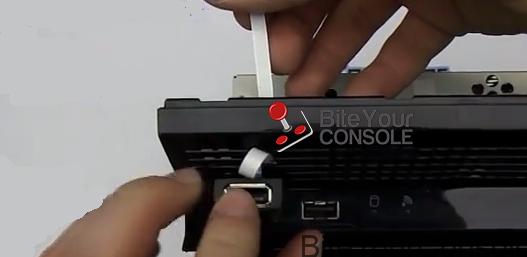

Colleghiamo la piccola fascetta all’adattatore USB in dotazione con il 3k3y Ode che andrà collegata nella porta USB della Playstation 3.

schema6

Abbiamo terminato, possiamo riassemblare la nostra console cercando sempre con del nastro adesivo di mantenere fermi e uniti i cavi e la scheda del 3k3y Ode.

Su Console Slim serie cech 20xx e 21xx il procedimento è alquanto differente, il manuale ufficiale risulta pero assai scarno rendendo l’installazione piuttosto difficoltosa.

3k3y

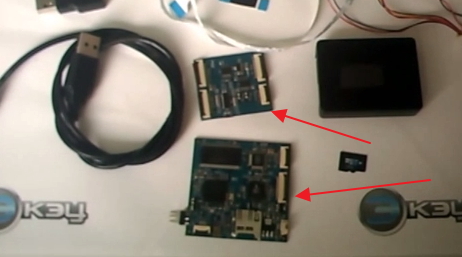

Dobbiamo munirci di molta pazienza in questo caso e seguire bene la guida, come possiamo notare vi sono due schede che andranno collegate in serie attraverso l’uso delle fascette in dotazione, come prima cosa dobbiamo rimuovere le viti poste nella parte inferiore della console.

slim

Rimuoviamo le coperture di gomma ed iniziamo a svitarle, meglio munirsi di un cacciavite elettrico in questo caso. Una vite la possiamo trovare nascosta dietro l’adesivo di garanzia, rimuoviamolo delicatamente con un taglierino o qualcosa di simile.

slim1

L’ultima vite nascosta che blocca l’hard disk interno della nostra Playstation 3 è posta di fianco all’adesivo di garanzia, solleviamo delicatamente con l’aiuto di un cacciavite a taglio e svitiamola.

slim2

Ora dobbiamo munirci di un cacciavite torx per andare a rimuovere le quattro viti poste nella parte inferiore del case come in foto.

slim3

Qui vediamo la collocazione esatta delle tre restanti viti torx.

slim4

Andiamo ora ad estrarre l’hard disk rimuovendo prima lo sportelletto e poi alzando la levetta tirandola verso l’esterno.

slim5

Giriamo la nostra console ora e rimuoviamo la scocca superiore mettendola da parte.

slim6

Andiamo a rimuovere delicatamente i cavi dell’alimentatore interno posti sui due lati della console, da notare la vite adiacente che mantiene l’alimentatore fissato sulla scheda madre, rimuoviamo pure quella.

slim7

Dalla parte opposta facciamo la stessa cosa di prima, rimuoviamo il cavetto e svitiamo la vite.

slim8

Solleviamo l’alimentatore e scolleghiamo il connettore dal lettore.

3k3y12

Prendiamo la scheda 3k3y che abbiamo montato precedentemente e colleghiamola al connettore.

3k3y13

Attraverso la fascetta in dotazione con il 3k3y andiamo ad inserirne una estremità al lettore Blu-Ray e l’altra estremità alla scheda del 3k3y Ode.

3k3y19

Ora dobbiamo cambiare il cavo di alimentazione con quella in dotazione con il 3k3y, si tratta di un particolare cavo detto ad ‘Y’ che va a distribuire l’alimentazione sia al lettore drive che alla scheda 3k3y.

3k3y15

Andiamo a riposizionare l’alimentatore collegando nuovamente i cavetti sia da una parte che dall’altra e riposizioniamoci le viti.

3k3y16

Colleghiamo la piccola fascetta all’adattatore USB in dotazione con il 3k3y Ode che andrà collegata nella porta USB della Playstation 3.

schema4

Ora dobbiamo cercare di far passare la fascetta attraverso una delle piccole prese d’aria poste nella parte bassa della console, i fori sono molto piccoli, dovrete allargarne una con una tronchesina o qualcosa di simile.

3k3y19

L’altra estremità della fascetta dev’essere collegata alla scheda del 3k3y come figurato dalla freccia rossa, cercate di mantenere ben saldo il tutto con del nastro adesivo.

3k3y18

Anche qui il nastro isolante potrebbe sembrare invasivo e di certo non è un bel vedere ma serve per mantenere ferme e stabili le schede, non vi dimenticate di montare la micro SD, finita l’operazione potrete rimontare la console.

Per montare la scheda 3k3y su di una console Super Slim serie 4xxx dovremo effettuare delle microsaldature sulla scheda madre, il problema nasce perché non partono solo dalle famose quattro piccolissime resistenze.

Dobbiamo raggiungere la scheda madre e per farlo dobbiamo smontare completamente la nostra console Super Slim, si ringrazia il portale Logic-sunrise per le immagini.

slim1

prendiamo la nostra console Super Slim e dal lato del lettore notiamo una piccola sporgenza, ci basterà spostarlo leggermente ed al click sollevare il coperchietto.

slim2

Da qui è possibile notare il vano hard disk, questa console Super Slim ha una memoria flash da 12 GB ma volendo potremo anche montare un Hard Disk abbastanza capiente, basta acquistare il carrello che purtroppo non troviamo in dotazione con la console.

slim3

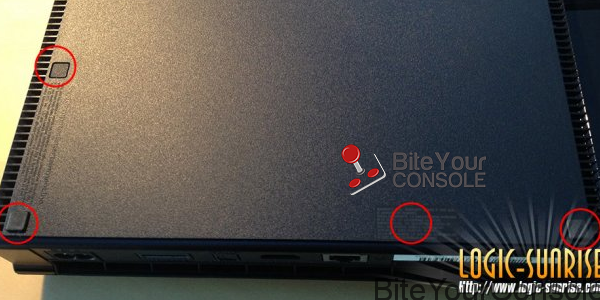

Tornando alla guida, dobbiamo svitare le prime tre viti, mettiamole da parte in un posto sicuro, vi ricordo che dobbiamo smontare completamente la console, di conseguenza saranno molto numerose.

Immagine 004

Capovolgiamo la console, ed iniziamo a svitare le altre viti, queste sono particolarmente lunghe, munitevi di un buon cacciavite elettrico, rimuovete delicatamente le coperture in gomma e l’adesivo di garanzia.

slim5

slim5

Adesso giriamo la console e solleviamo il vano anteriore.

slim6

Dobbiamo svitare le due viti del lettore, quattro viti poste nella parte anteriore della console ed una  posta nella parte posteriore.

slim7

Scolleghiamo il lettore Blu-Ray dalla scheda madre, sia la fascetta che il cavo di alimentazione, facciamo lo stesso con gli altri.

slim8

slim9

messo da parte il lettore iniziamo a scollegare il resto, svitiamo anche le restante viti, seguite i cerchietti.

slim10

continuiamo con scollegare cavi ed eventualmente svitare le viti se presenti.

slim11

Rimuoviamo queste due viti e solleviamo la placchetta di alluminio.

slim12

Da questa angolazione rende meglio l’idea, le ultime sei viti prima di raggiungere la scheda madre, quando andremo a dividere la copertura d’alluminio dalla scheda madre farlo con una certa forza seppur delicatamente.

3k3y

Questo e l’Ode che andremo a montare su questa versione serie 4xxx, dalla scheda madre andiamo ad individuare le quattro piccole resistenze da rimuovere.

3k3y2

3k3y3

Questa operazione risulta molto delicata da effettuare, consigliamo per altro di farlo fare da persone qualificate.

3k3y4

Andiamo a posizionare la scheda QSB del 3k3y sulla scheda madre come in figura.

3k3y5

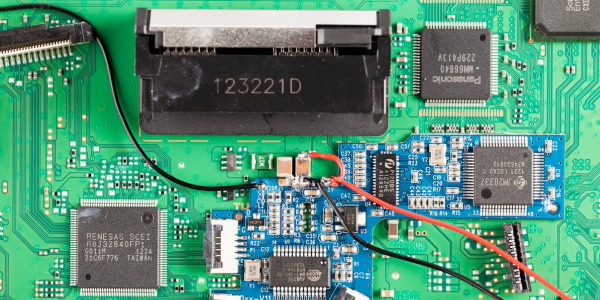

Prendiamo il cavo per il collegamento dell’alimentazione ed andiamo a saldarne una estremità sulla scheda del 3k3y e l’altra sulla scheda madre della Playstation 3.

3k3y6

Questa operazione è un po più complicata, vedete i due condensatori del bus SATA? Bene, una volta che vi ritroverete la scheda ben allineata dovrete saldare il GND pad per i 2 condensatori adiacenti, saldiamone una parte al condensatore e l’altro capo infine all’alimentazione del 3k3y Ode con rosso e nero (nero a massa e il rosso a 5V).

saldature

Questa immagine rende meglio.

3k3y7

Fatto questo, colleghiamo le fascette al QSB.

3k3y8

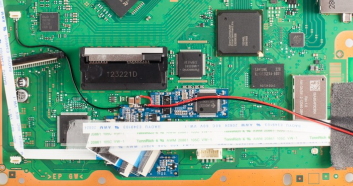

Pieghiamole su di un lato e facciamole passare attraverso la copertura di alluminio.

3k3y9

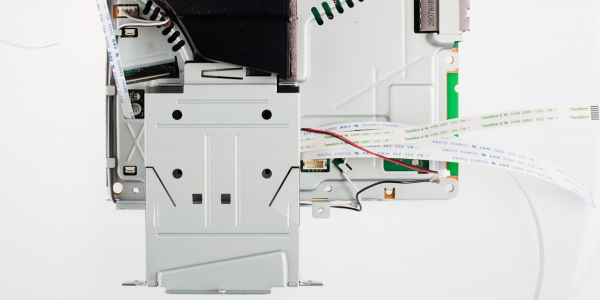

Come potete notare le tre fascette da una parte e la fascetta ripiegata ad angolo dall’altra.

3k3y10

Portate la piccola fascetta verso l’esterno della console facendola passare sempre attraverso una delle piccole prese d’aria poste nella parte bassa della console.

3k3y11

Piegate le tre restanti fascette e mantenetele ben salde sulla console con del nastro adesivo.

3k3y12Prendiamo la scheda madre del 3k3y per console Super Slim.

3k3y13

Colleghiamo le tre fascette alla scheda madre del 3k3y, in questa foto la scheda si dimostra capovolta per un più semplice collegamento.

3k3y14

Andiamo ora a modificare il PSU in plastica con un coltello affilato, rimuovere il gancio di plastica cerchiato in rosso.

3k3y15

Andiamo infine a reinserire la PSU e montare il lettore collegando i cavi correttamente e facendo attenzione al carrello del lettore, colleghiamo poi l’adattatore USB.

3k3y16

Il 3k3y Ode utilizza le informazioni di diagnostica facendo lampeggiare un LED. Dopo 90 secondi dalla elaborazione dei dati la diagnosi del 3k3y potrà essere interpretata attraverso il grafico riportato sopra.
