Guida alla costruzione del Baryon Sweeper Cable Jig per PSP Go

415
2

Il developer Mike Gabriel ha voluto condividere sulla propria repository github una dettagliata guida per la costruzione del Baryon Sweeper Cable Jig per PSP Go.

Se siete in possesso di una PSP Go e desiderate creare il vostro Baryon Sweeper Cable Jig per resuscitare una PSP Go brikkata non dovrete fare altre che seguire scrupolosamente la guida che mostra passo dopo passo come realizzare un cavo jig per la PSP Go.

La difficoltà principale di questa costruzione è che dovrete trapiantare i pin nella testa del cavo e saldare fili piuttosto sottili a questi piccoli pin.

Componenti necessari

Componenti opzionali

Schema dei Pin del cavo

Questo cavo non fornisce alimentazione alla PSP Go, quindi sarà necessario disporre di una batteria funzionante e che sia abbastanza carica.

La testa del cavo finito avrà un totale di 5 pin, ecco i loro numeri e a cosa sono collegati. Per l’ordine dei pin, consultare questa immagine.

  • Pin 1 – GND.
  • Pin 14 – TX su FT232RL (attraverso il diodo 1N4148).
  • Pin 17 – RX su FT232RL.
  • Pin 24 – GND.
  • Pin 28 – GND.

Procedura di costruzione

Di seguito sono riportati i passaggi che hanno funzionato meglio. Alla fine, il PCB è stato rimosso completamente e i 5 pin richiesti sono stati reinseriti. È possibile costruire questo su una breadboard o saldare tutto per creare un cavo permanente.

  • Impostare l’adattatore FT232RL su 1,8 V spostando il ponticello o collegando i pin.

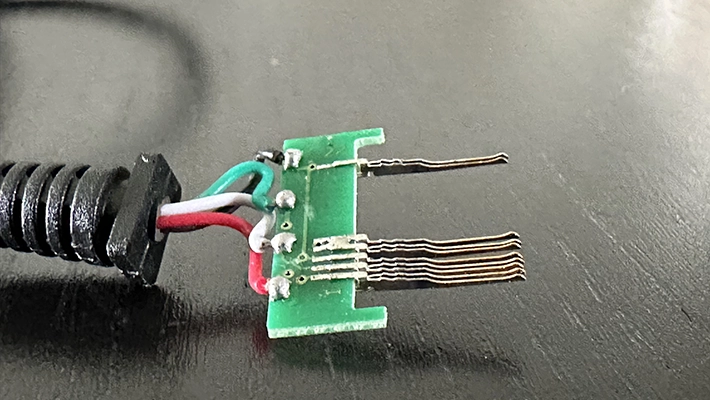

  • Aprire con attenzione la testa del cavo PSP Go per accedere al PCB.
  • Afferrare il PCB ed estrarlo dalla testa della spina.
    • Prestare attenzione all’orientamento dei perni poiché devono tornare indietro nello stesso orientamento.
  • Dissaldare 5 pin dal PCB, fare attenzione a non piegarli.
  • Reinserire i perni negli slot 1, 14, 17, 24 e 28.
    • Assicurarsi di inserirli nella direzione corretta, hanno una leggera curva e possono essere facilmente girati.
  • Filo di saldatura ai seguenti pin:
    • I pin 1, 24 e 28 possono essere collegati insieme, 24 e 28 sono abbastanza vicini da collegare i pin con saldatura, 1 avrà bisogno di un filo collegato.
    • I pin 14 e 17 possono essere collegati insieme con un singolo filo all’estremità della testa del cavo, condivideranno lo stesso filo con il diodo 1N4148 collegato in linea prima di collegare 14 a TX.
  • Collegare il filo da 24/1/28 a GND sull’FT232RL.
  • Aggiungere il diodo 1N4148 all’estremità del filo proveniente da 14/17.
  • Collegare il lato dell’anodo (+) a RX sull’FT232RL.
  • Collegare il lato catodo (-) a TX sull’FT232RL.
  • Da qui tutto è completo, si può verificare la continuità tra tutto.
    • TX avrà continuità sul lato catodo del diodo solo se il diodo funziona.
    • Tutto per l’utilizzo di questo cavo è stato descritto nella repository aiseirigh.

Fonte: github.com
