Diversi utenti ci hanno chiesto una guida per il downgrade hardware della Ps3 diversi mesi fa, per mancanza di tempo abbiamo dovuto accantonarla al momento, ma oggi ci è venuto in soccorso l’utente baileyscream che sul portale ps3hax.net ha stilato una tra le guide più dettagliate di tutto il web.
Prima di cominciare dobbiamo renderci conto del modello di Playstation 3 in nostro possesso, per farlo giriamo la nostra console, dalla parte posteriore andiamo a segnarci il codice come riportato in figura.
Di seguito riportiamo come dal sito ps3hax.net in modo del tutto integrale la lista delle console Fat e Slim sulle quali è possibile effettuare il downgrade.
Modello Fat
CECHAxx (OK To Downgrade) NAND = Progskeet/TEENSY++ 2.0/InFeCtuS
CECHBxx(OK To Downgrade) NAND = Progskeet/TEENSY++ 2.0/InFeCtuS
CECHCxx(OK To Downgrade) NAND = Progskeet/TEENSY++ 2.0/InFeCtuS
CECHExx (OK To Downgrade) NAND = Progskeet/TEENSY++ 2.0/InFeCtuS
CECHGxx (OK To Downgrade) NAND = Progskeet/TEENSY++ 2.0/InFeCtuS
CECHHxx(OK To Downgrade) NOR = Teensy++ 2.0/Progskeet /E3 Flasher
CECHJxx (OK To Downgrade) NOR = Teensy++ 2.0/Progskeet /E3 Flasher
CECHKxx (OK To Downgrade) NOR = Teensy++ 2.0/Progskeet /E3 Flasher
CECHLxx (OK To Downgrade) NOR = Teensy++ 2.0/Progskeet /E3 Flasher
CECHMxx(OK To Downgrade) NOR = Teensy++ 2.0/Progskeet/E3 Flasher
CECHPxx (OK To Downgrade) NOR = Teensy++ 2.0/Progskeet/E3 Flasher
CECHQxx (OK To Downgrade) NOR = Teensy++ 2.0/Progskeet/E3 Flasher
Modello Slim
CECH-20xx(OK To Downgrade) NOR = Teensy++ 2.0/Progskeet/E3 Flasher
CECH-21xx (OK To Downgrade) NOR = Teensy++ 2.0/Progskeet/E3 Flasher
CECH-25xxA o B (con il codice della data [0C] [0D] [1A] sono noti per essere ok) NOR = Teensy 2.0 / ProgSkeet / E3 Flasher
Per tutte le restanti console è consigliato il controllo da parte del file PUP Minimal firmware checker, installando questo aggiornamento ad un certo punto ci verrà restituito un errore recante il firmware di partenza della nostra console.
I modelli Cech-30xx e Cech-40xx non possono essere downgradate, dovrete far uso di un Ode per poter avviare i backup.
Le Console NAND avranno bisogno anche di questi pezzi.
JTAG Programmer chiamato Injectus (per aggiornare il bitstream se si sta utilizzando il ProgSkeet con una saldatura NAND senza clip).

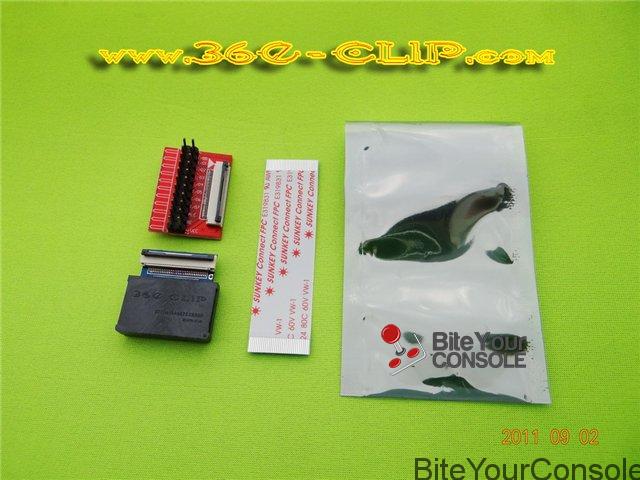

Adattatore ad “Y” (adattatore NAND PCB).
Clip NAND (360-clip).
Questo è per gli utenti esperti in saldatura e ppl che vorrebbero ridurre al minimo la saldatura in memoria.
Per utenti esperti
C’è un nuovo prodotto inoltre che permette di flashare la NAND fuori dalla board, questo significa che è possibile rimuovere ogni NAND uno alla volta e di saldarle a turno sulla nuova board, in questo modo vi è la possibilità di leggere e scrivere molto facilmente come se fosse su board.
Con ppl per utenti che desiderano ridurre al minimo le saldature
Vi è un nuovo prodotto in commercio che permetterebbe di collegare semplicemente la clip nand al ProgSkeet senza dover comprare o saldare l’injectus al ProgSkeet in quanto ciò consente di utilizzare il bitstream di default che è già di per sé presente sul ProgSkeet, in parole povere può essere usato come plug and play.
Funziona con tutti i ProgSkeet in commercio, è possibile rimuovere il tsop e utilizzare questo oppure usare una clip, tutte con bitstream in versione retail senza la necessità di utilizzare injectus.

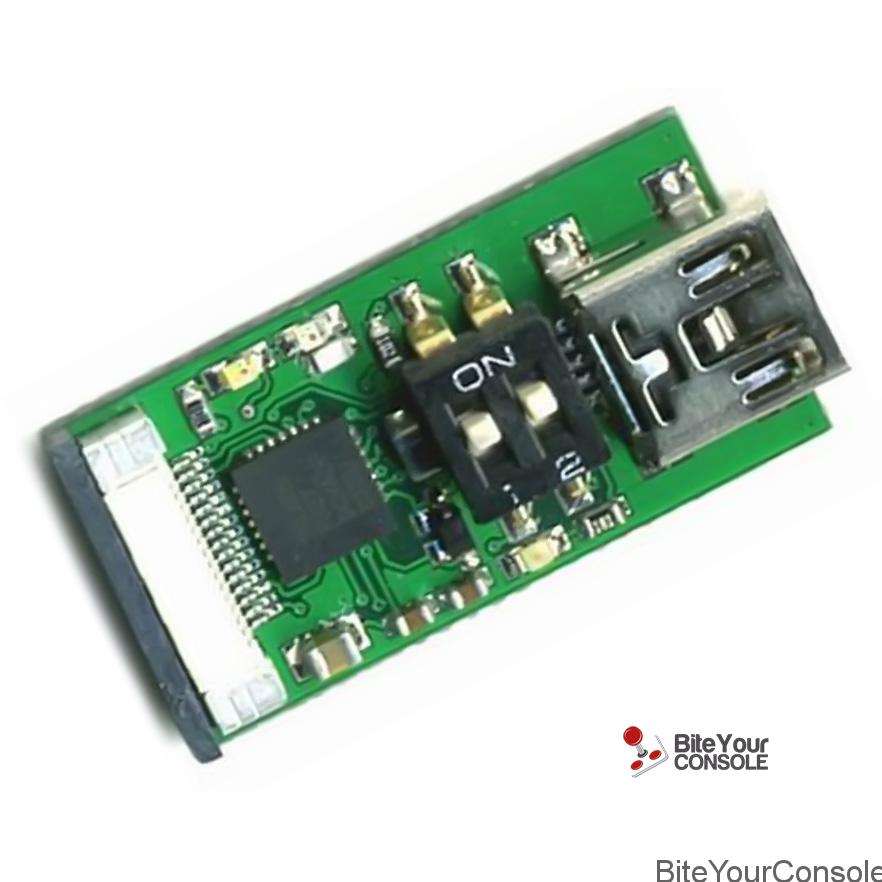

Progskeet 1.2/1.21
ProgSkeet 1.2/1.21 full kit
Clip NAND (360-clip).
Questo è per gli utenti esperti in saldatura e ppl che vorrebbero ridurre al minimo la saldatura in memoria.
Per utenti esperti
C’è un nuovo prodotto inoltre che permette di flashare la NAND fuori dalla board, questo significa che è possibile rimuovere ogni NAND uno alla volta e di saldarle a turno sulla nuova board, in questo modo vi è la possibilità di leggere e scrivere molto facilmente come se fosse su board.
Con ppl per utenti che desiderano ridurre al minimo le saldature
Vi è un nuovo prodotto in commercio che permetterebbe di collegare semplicemente la clip nand al ProgSkeet senza dover comprare o saldare l’injectus al ProgSkeet in quanto ciò consente di utilizzare il bitstream di default che è già di per sé presente sul ProgSkeet, in parole povere può essere usato come plug and play.
Funziona con tutti i ProgSkeet in commercio, è possibile rimuovere il tsop e utilizzare questo oppure usare una clip, tutte con bitstream in versione retail senza la necessità di utilizzare injectus.
Alcuni pin aggiuntivi dovranno essere ordinati a parte e attaccati ai punti mancanti
Cliccate su Pins 12×1
I perni supplementari necessari per gli 8 punti PA ed i punti E4 ed E5 (anche se i perni E4 ed E5 non sono necesari per le NAND)
Cliccate su 3.3V Regulator
Questo Teensy è stato convertito per funzionare a 3,3 volt.
Il Teensy può essere convertito per lavorare ad una tensione di 3,3 volt saldando il regolatore di tensione MCP1825 sul lato inferiore, e la configurazione delle connessioni sui vicini rilievi di saldatura. Il codice in esecuzione su una tavola da 3,3 volt deve impostare il prescaler CPU a 0x01 (8 MHz).
E3 Flasher NOR

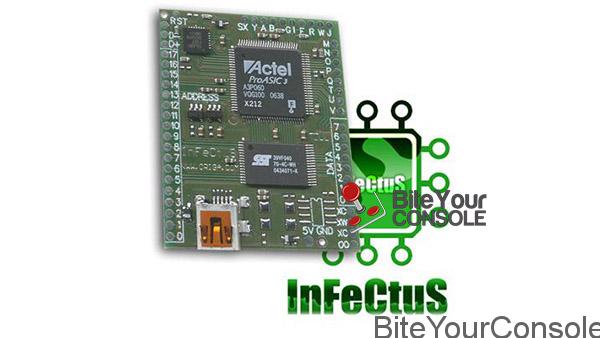

InJeCtuS NAND
Schede di sviluppo
Passaggio non necessario se l’intenzione è quello di portarsi all’ultimo Custom Firmware
Per entrare in Factory Service Mode, il Teensy++ è una scheda di sviluppo, se si segue la guida al teensy++, allora potrete saltare questo passaggio.

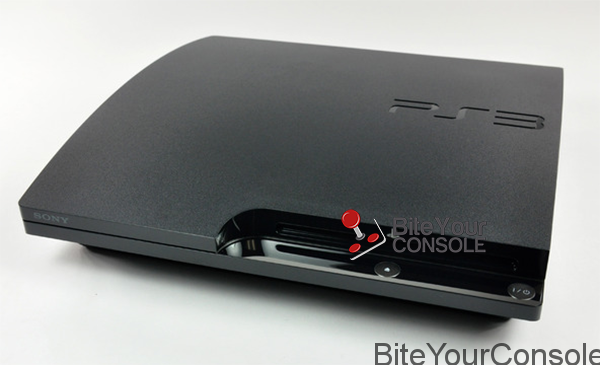

Aprire la Ps3 serie Slim

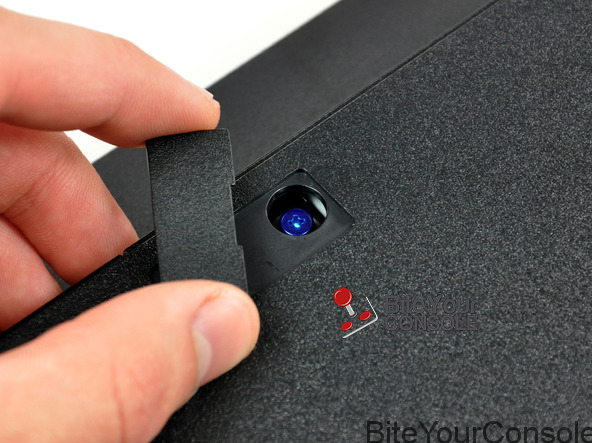

Una vite blu Phillips è nascosta sotto il coperchio. Rimuovete questa vite.
Quindi, rimuovere il coperchio del disco rigido.
La cover dell’unità ha una linguetta di metallo collegato ad essa. Tirare per ritirare l’unità dall’alloggiamento.
Rimuovete le tre viti Torx T8 di sicurezza sul lato inferiore della PS3 slim.
Rimuovete l’adesivo di garanzia (ci sono alcune tecniche per la rimozione dell’adesivo senza danneggiarlo).

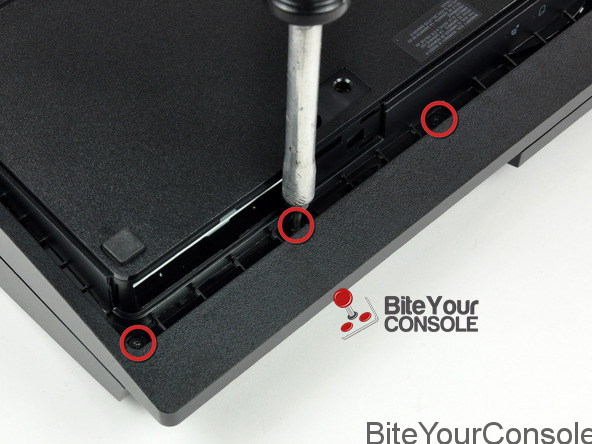

Rimuovete le altre 7 viti philips, il gommino nell’angolo anteriore destro della PS3 non ne ha.
Rigirate la console e rimuovete il coperchio superiore sollevandolo prima dalla parte posteriore (come se apriste una porta)

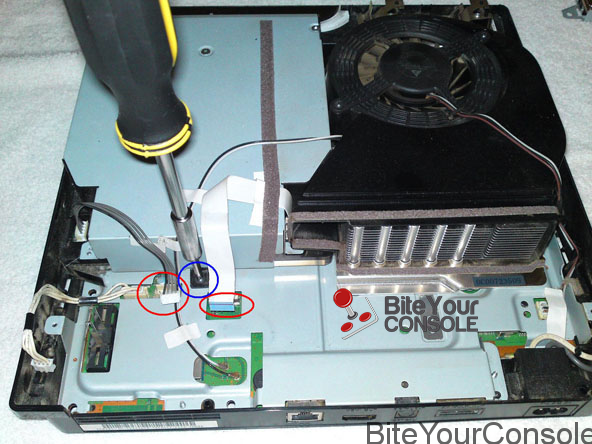

Scollegare i due cavi di alimentazione in rosso e le due viti in blu
Rimuovete l’alimentatore.
rimuovete il connettore di collegamento per l’alimentazione
Scollegate la ventola.
Rimuovere il cavo piatto dell’unità bdvd, può essere sollevato con un’unghia e rimuovete la vite.
Il drive Blu-ray può essere levato
Estrarre il cavo piatto dal pannello di alimentazione
Rimuovete le 3 viti nere in rosso e le 2 viti argento in blu
Sollevate la scheda logica dal telaio
Svitate le 5 viti argentate in rosso, non rimuovete le due viti nere in giallo e rimuovete le viti cerchiate in blu per i due supporti.
Rimuovere la protezione metallica dalla scheda logica. e in rosso si può vedere il tipo di scheda.
Sollevate la scheda logica, la sentirete come incollata dal basso.
Prendete nota, i rilievi per il trasferimento di calore sono in rosso. Possono essere attaccati ai componenti sulla scheda logica. Pulite la vecchia pasta dalle zone cerchiate in blu con batuffoli imbevuti di alcol.
pulite i due chip cerchiate in blu con cotone imbevuto di alcol e notate cerchiata in rosso la NOR.
Un primo piano della NOR (è necessario o annotare ogni dettaglio dal chip o meglio, scattare una foto chiara).
La pasta termica rimossa in tutti e quattro i punti.
posizionate una linea di pasta termoconduttrice su entrambi i chip
Utilizzando una spatolina stendete il composto su entrambi i chip che vanno dall’alto verso il basso e da sinistra a destra, dal basso verso l’alto e da destra a sinistra. Fino a quando non viene reso in modo uniforme. Poi mettete la scheda logica dietro la parte metallica.
Collocate 2 pezzi di carta piegati nelle zone indicate.
avvitate le due staffe assicurandovi che stiano seduti sulla carta evitando di toccare la scheda logica.
collegate la ventola (NON DIMENTICATE QUESTA FASE).
Ricollocate l’alimentatore collegdo i 2 cavetti in rosso e le viti in blu.an
Ora siete pronti per montare il Flasher
Aprire la Ps3 serie Phat
Sul lato sinistro della console si vedranno un paio di piedini in gomma, la prima vite da rimuovere è sotto il piedino in gomma cerchiato in rosso. Il piedino può essere rimosso con un piccolo cacciavite, sotto vi trovate una vite di sicurezza Torx.
Dopo aver rimosso la vite, fate scorrere la parte superiore del telaio su di un fianco, ci può voler un po di forza per farlo scorrere se si sta aprendo la console per la prima volta, in seguito sollevate la parte superiore.
Dopo aver levato la parte superiore del telaio vedrete un’altra cover, per proseguire dovrete rimuovere le 7 lunghe viti cerchiate in rosso.
sollevate delicatamente gli angoli posteriori della metà superiore della console. Ci sono due piccole clip vicino alla parte posteriore potrebbe essere necessario sganciarle con un piccolo cacciavite. Ora la parte superiore della console può essere sollevata (con un po’ di forza), vedrete così le viscere della PS3.
In primo luogo, l’alimentatore (La scatola d’argento a sinistra) deve essere rimossa. Rimuovete le viti cerchiate in rosso, ed estraete la spina, dovrete semplicemente sollevarla.
estraete la spina dalla parte posteriore dell’alimentatore. L’alimentazione dovrebbe essere completamente scollegata dalla PS3.
La scheda Bluetooth (nei modelli da 60GB, ha anche la scheda wireless), svitate le 4 viti e scollegate il cavo a nastro, sollevate semplicemente la scheda.
Ora dobbiamo rimuovere l’unità Blu-ray, questo passaggio è relativamente facile. Sollevate l’unità fino a vedere un cavetto a nastro collegare l’unità alla scheda madre. Staccate questo cavetto.
Scollegate pure il cavetto che si trova nella parte anteriore dell’unità blu-ray.
Dovreste avere una cosa del genere.

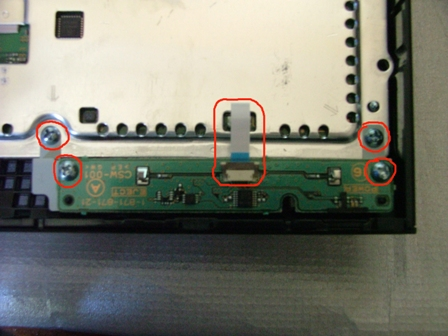

Dobbiamo rimuovere il piccolo circuito che ha il controllo dei pulsanti Reset e Eject. Questa scheda è collegata a una piccola staffa metallica. Rimuovete le 4 viti che fissano la scheda e la staffa metallica e scollegate il piccolo cavo a nastro. La scheda dovrebbe venire facilmente via.

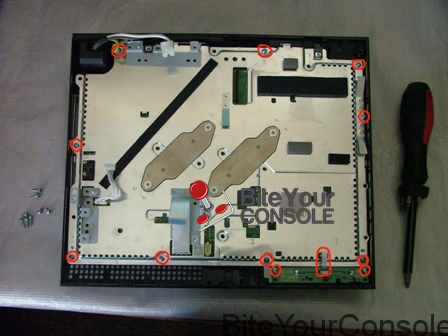

Ora rimuovete le viti cerchiate in rosso
sollevate delicatamente l’intera scheda madre insieme al pannello posteriore: Accertarsi di aver tolto il coperchio di plastica con l’adesivo HDD su di essa! In caso contrario, i clip su di esso verrebbero piegati!
Da qui possiamo vedere il sistema di raffreddamento sul fondo della scheda madre, rimuovete il pannello posteriore in plastica. Ci sono 4 piccole clip di plastica (2 su entrambi i lati della scheda madre), che è necessario sollevare per poter togliere il pannello posteriore.
Capovolgete la scheda madre e svitate le 4 viti (cerchiate in rosso) che mantiene le due staffe metalliche.
Vedrete qualcosa di simile.
Capovolgere nuovamente la scheda madre, e tirate delicatamente il dissipatore di calore. Alzando il sistema di raffreddamento si vedranno i chip CPU e GPU, questa immagine mostra la ventola rimossa, durante il downgrade la ventola ed il dissipatore dovranno essere attaccate.
Sul fondo del dissipatore di calore e sulla CPU e la GPU sarà presente della pasta termica bianca. Questo è usato per aiutare a trasferire il calore dal chip al dissipatore di calore, come per la slim dovrete rimuovere la vecchia pasta termica quando si rimonta la console. Se non seguite questo passaggio la pasta termica risulterà asciutta portando ad un probabile ylod.
Sollevate delicatamente la schermatura metallica, prestate particolare attenzione in quanto la schermatura risulta molto sottile, se si piega potrebbe causare problemi in fase di riassemblaggio.
Girate la scheda madre e rimuovete la parte metallica dal lato opposto, vedrete così la scheda madre
Lato superiore
Scegliere la guida per il downgrade
Guida ProgSkeet versione 1.0 e 1.1 NOR
Guida teensy++ 2.0 NOR
Guida E3 Flasher NOR
Guida ProgSkeet versione 1.0 e 1.1 NAND
Guida teensy + + 2.0 NAND
Guida InFeCtuS NAND
I link per le guide data la grande mole, saranno disponibili a breve.
