Dopo un primo teardown sul Nintendo Switch effettuato dal team francese SOSav, anche gli amici di ifixit hanno voluto metter mano al cacciavite mostrando l’interno di questa nuova console.

La differenza e che i ragazzi della compagnia californiana hanno spogliato anche i controller Joycon e la stazione dock, a nostro parere il teardown appare molto più completo.

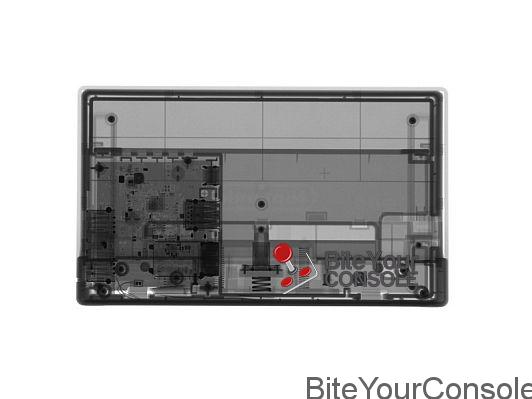

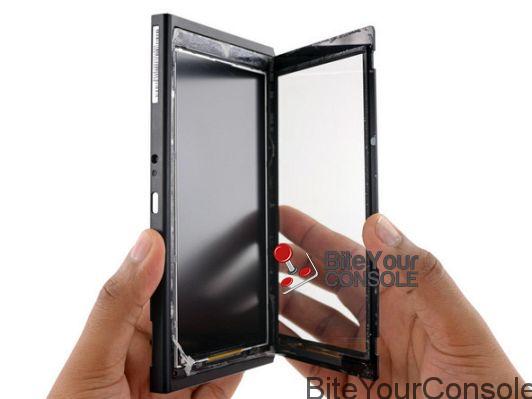

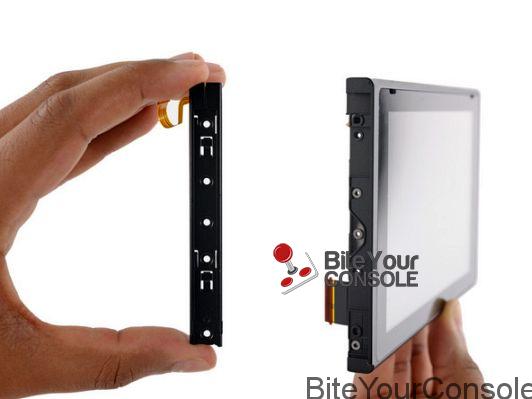

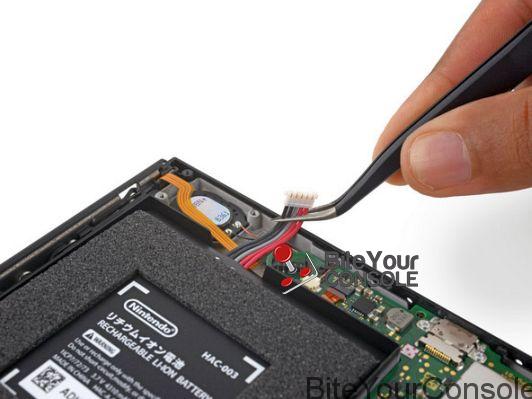

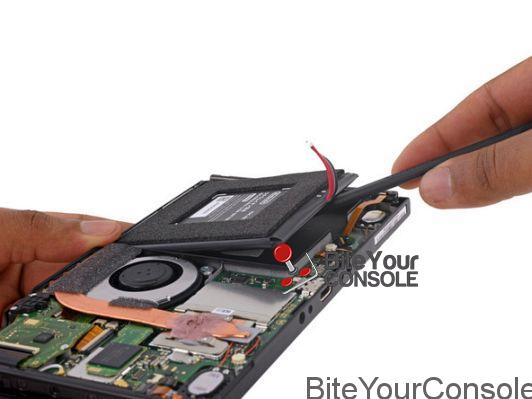

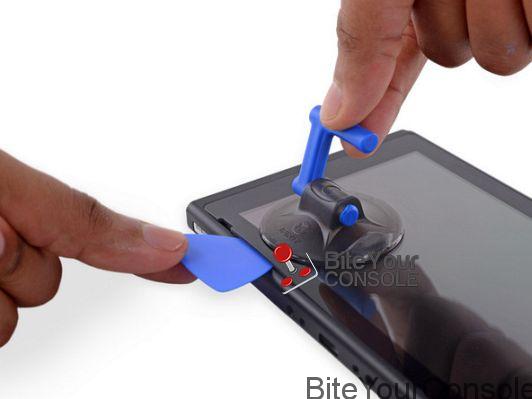

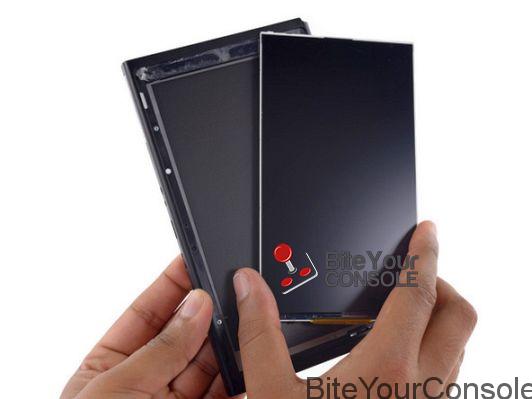

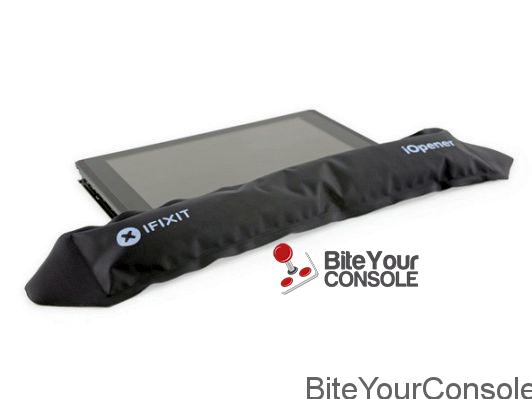

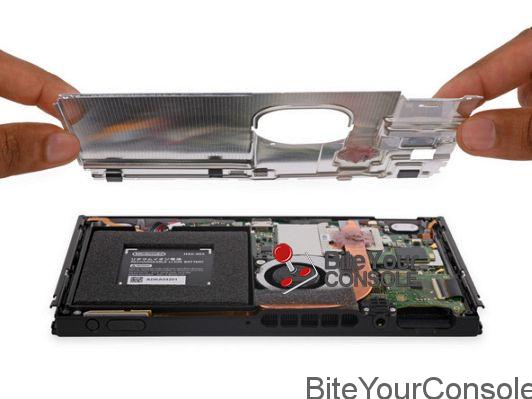

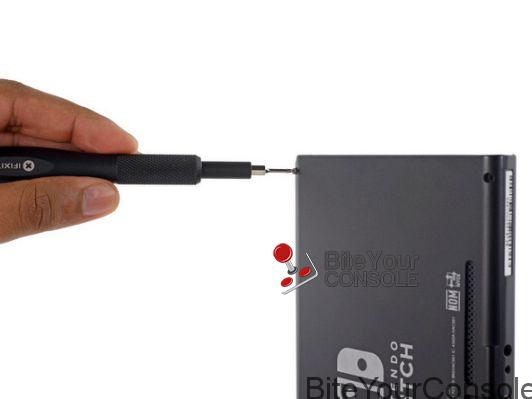

Nintendo questa volta a voluto utilizzare le viti al posto degli adesivi (utilizzato solo per lo schermo touch), questo ci suggerisce che i componenti di cui si compone la console possono essere facilmente sostituiti, comprese le levette analogiche, il lettore per la cartuccia di gioco, e la batteria.

Specifiche

• Processore Tegra NVIDIA personalizzato.
• Schermo built-in LCD multi-touch da 6.2 con risoluzione 1280×720 (raggiunge la risoluzione di 1920 × 1080 se collegato ad un televisore esterno tramite HDMI).
• 32 GB di memoria interna (fino a 2 TB di archiviazione aggiuntiva tramite microSDHC o scheda microSDXC).
• jack 802.11 a/b/g/n/AC Wi-Fi, Bluetooth 4.1, porta carica Type-C USB e audio da 3,5 mm sulla console-più tre porte USB standard presenti sulla stazione dock.

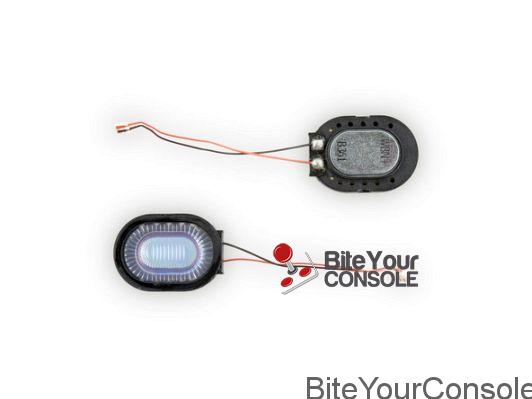

• Altoparlanti stereo.

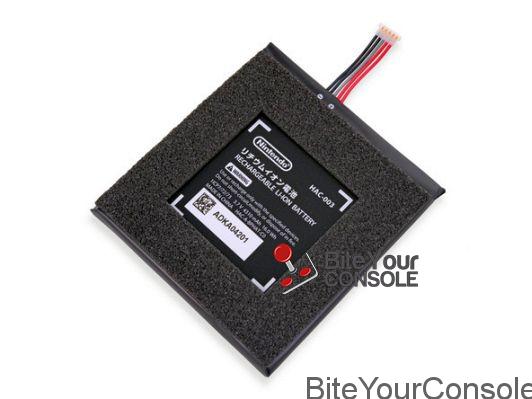

• Batteria ricaricabile agli ioni di litio in grado di operare da 2,5 a 6,5 ore di gioco.
• Controller Joy-Con wireless staccabile.

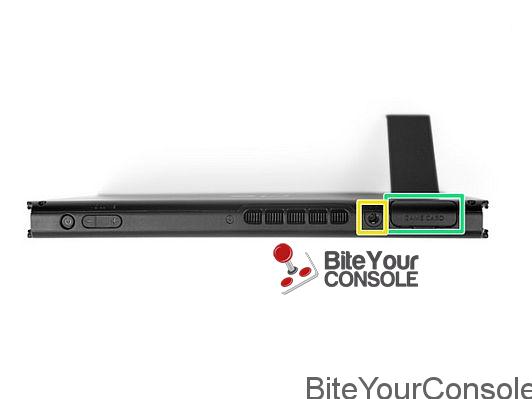

Ingressi e porte

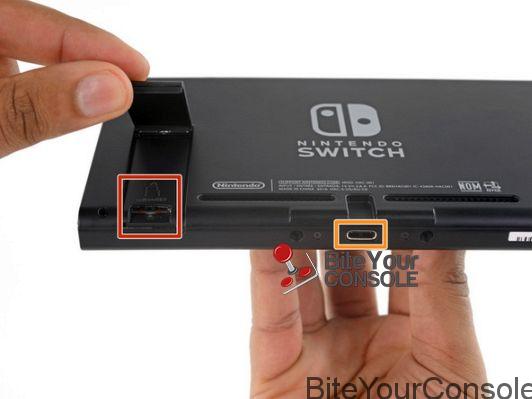

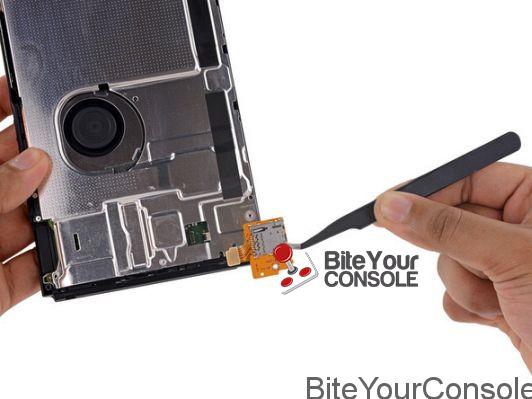

• █ – MicroSD situato sotto il cavalletto (sorprendentemente rigida).
• █ – USB-C (per il dock).
• █ – Jack per cuffie standard da 3,5mm.

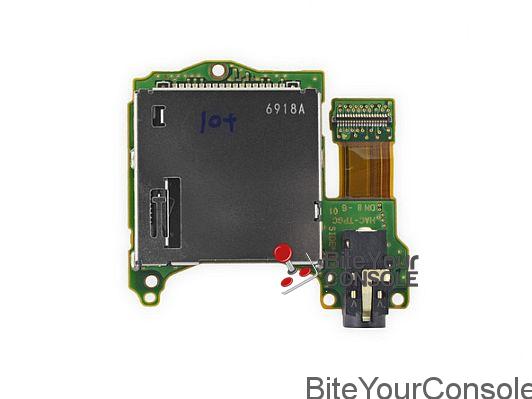

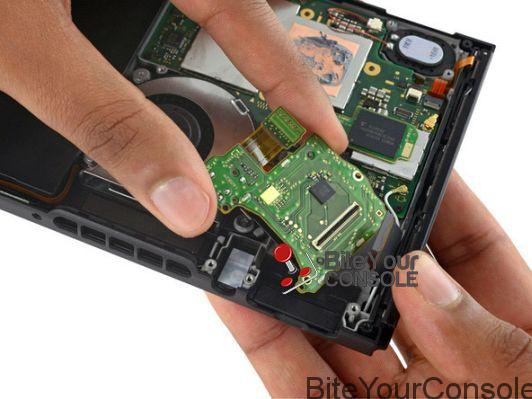

• █ – Slot per cartucce di gioco Nintendo.

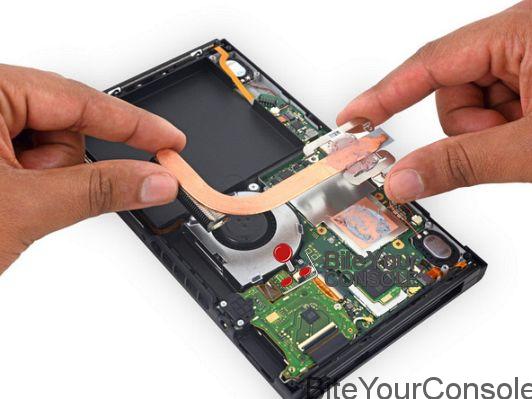

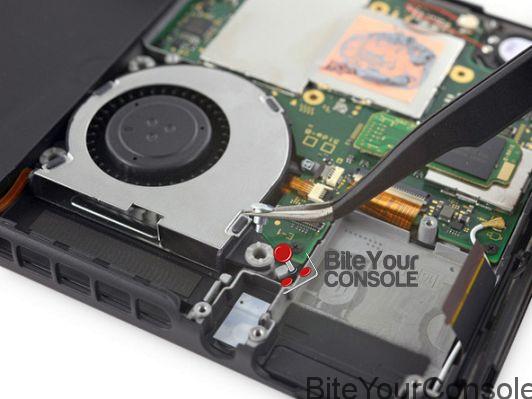

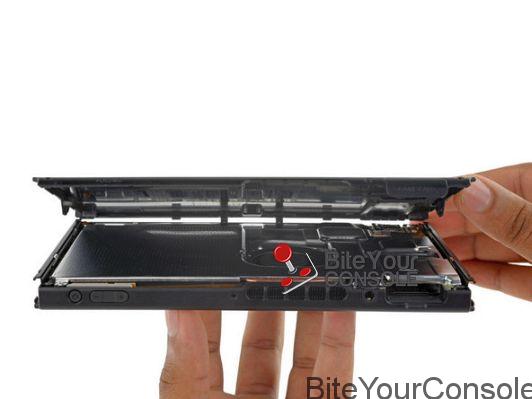

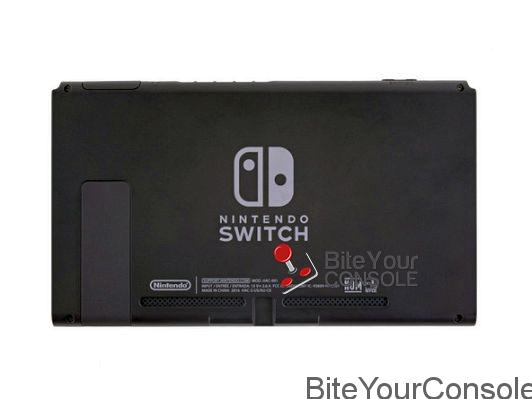

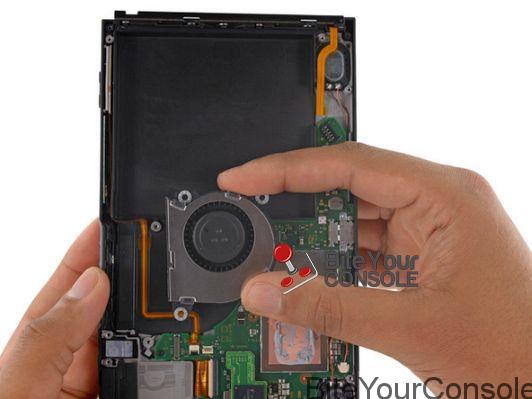

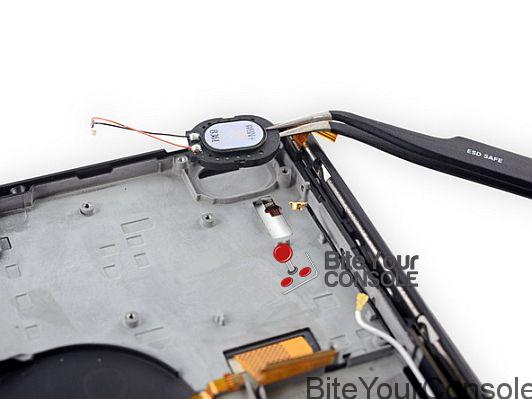

Teardown #1

Teardown #2

Teardown #3

Teardown #4

Teardown #5

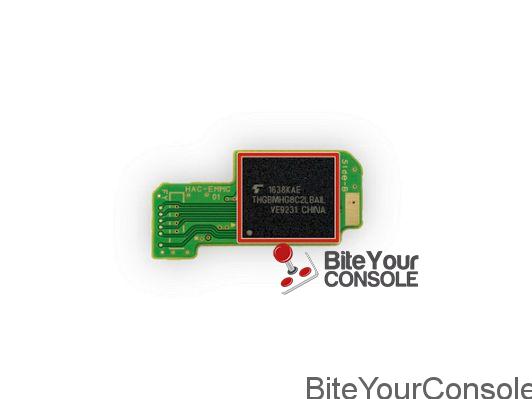

• █ Scheda di memoria Toshiba THGBMHG8C2LBAIL da 32 GB eMMC NAND Flash IC.

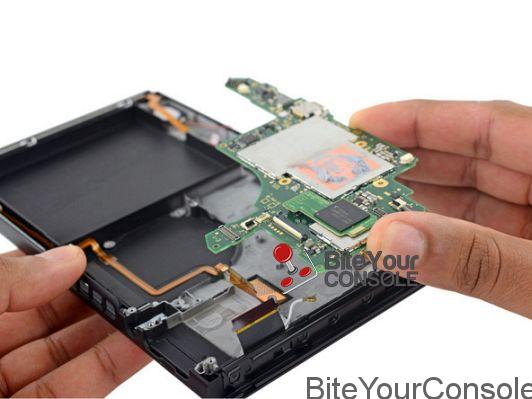

Scheda madre

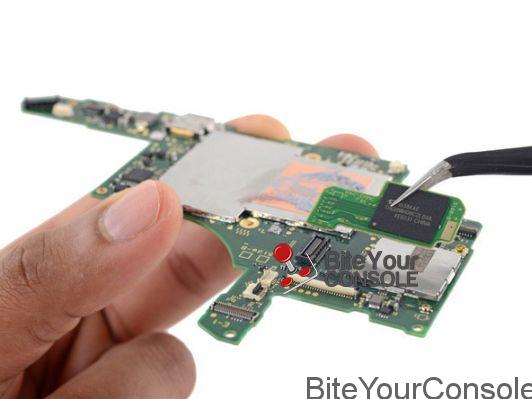

Fronte

• █ – NVIDIA ODNX02-A2 (presumibilmente SoC Tegra X1-based).
• █ – Samsung K4F6E304HB-MGCH 2 GB LPDDR4 DRAM (x2).
• █ – Broadcom BCM4356 802.11ac 2 × 2 + Bluetooth 4.1 SoC.
• █ – Maxim Integrated + T MAX77621AEWI regolatore buck trifase (x2)
• █ – M92T36 630.380.

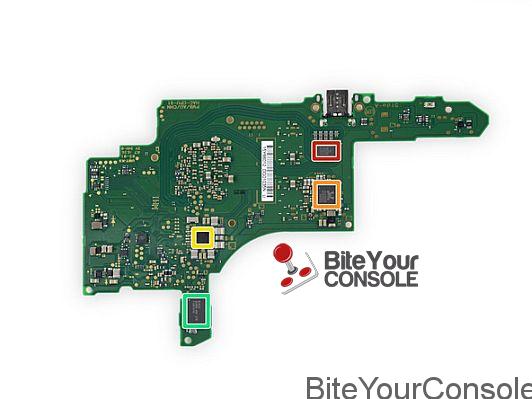

Retro

• █ – Pericom Semiconductor PI3USB30532 USB switch a matrice 3.0 / DP1.2.
• █ – Realtek ALC5639 codec audio.
• █ – Maxim Integrated MAX77620AEWJ+T PMIC.
• █ – B1633 GCBRG HAC STD T1001216.

Teardown #6

Teardown #7

Teardown #8

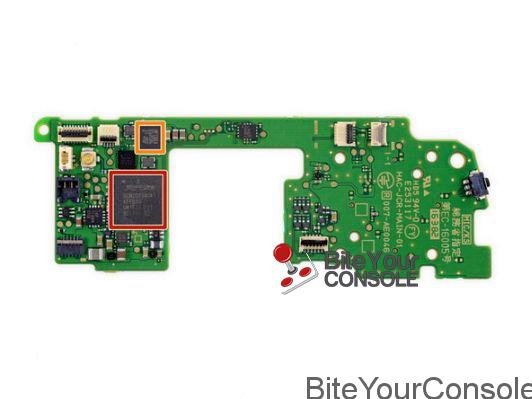

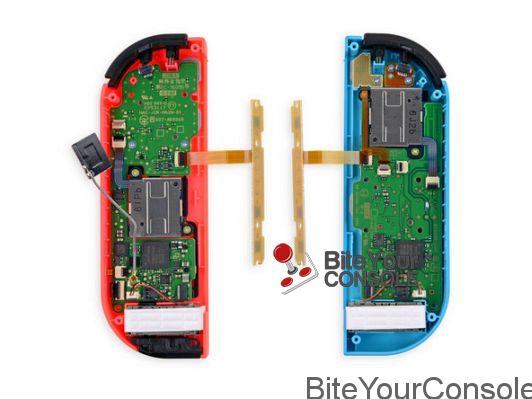

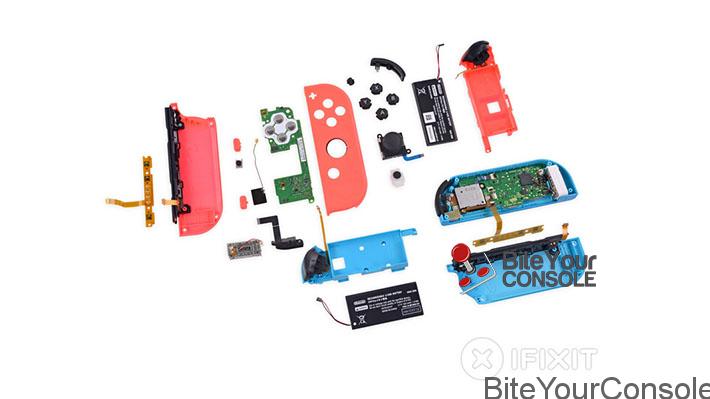

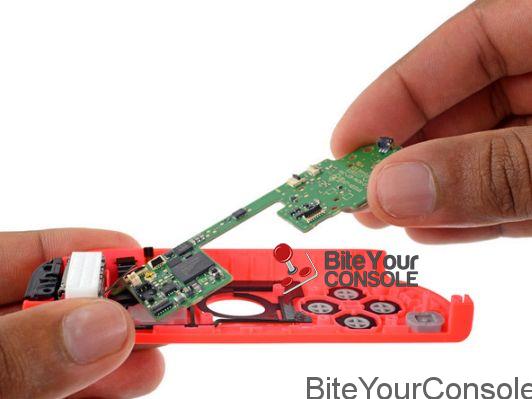

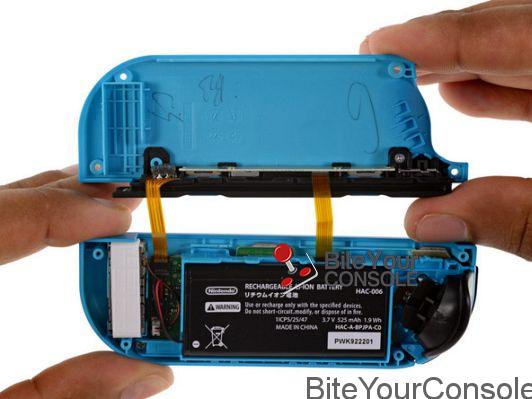

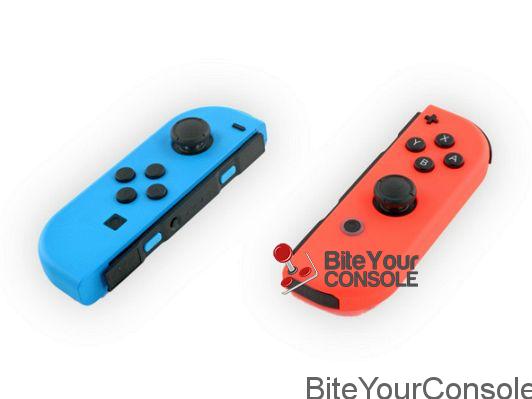

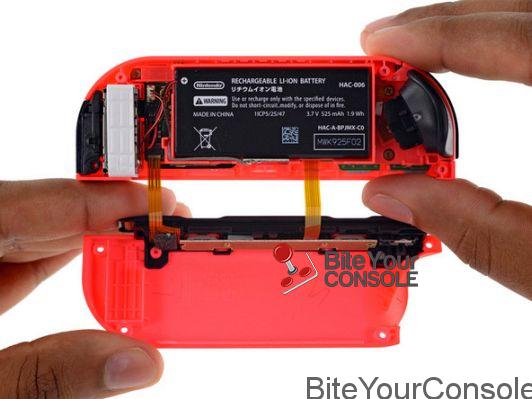

Joy-Con

Fronte

█ – Macronix International MX25U4033E 4 Mb CMOS Flash.

Retro

• █ – Broadcom BCM20734 Bluetooth 4.1/2.4 GHz Transceiver.
• █ – STMicroelectronics NFCBEA 812006 33 (Likely NFC reader IC).

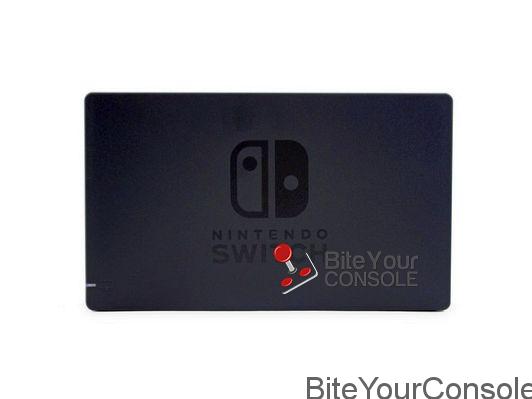

Stazione dock

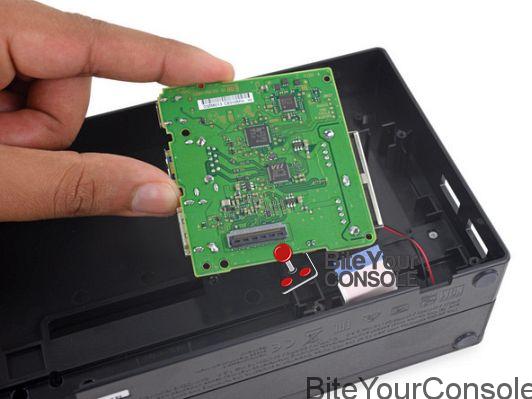

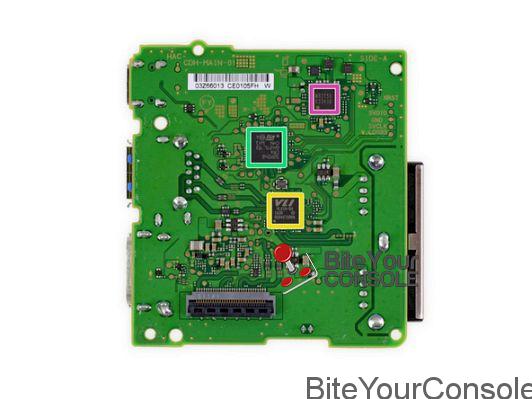

Scheda madre stazione dock

Fronte

• █ – Macronix International MX25L512E 512 Kb CMOS flash
• █ – Macronix International MX25V2006E 2 Mb CMOS flash.
• █ – M92T17 623382.

Retro

• █ – VIA Labs VL210 USB 3.0 Hub Controller.
• █ – STMicroelectronics 32P048.
• █ – M92T55 633416.
